ＡＴＸ電源改造
（その１）
おっさんHobby
ＡＴＸ電源改造（その１）
不用になったＰＣの電源改造
不用になったＰＣの電源を改造してＤＣ１２Ｖ、５Ｖ、３．３Ｖを利用できるようにしてみた。
動作確認

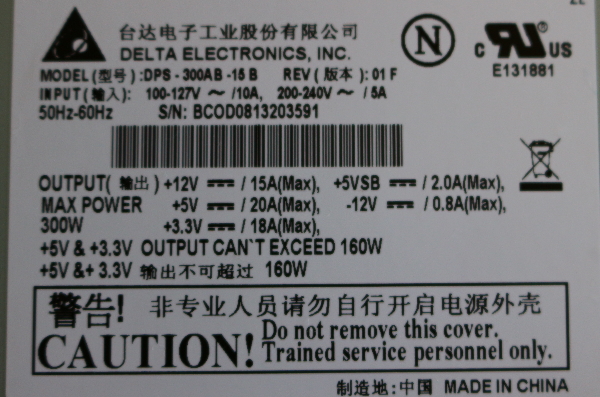

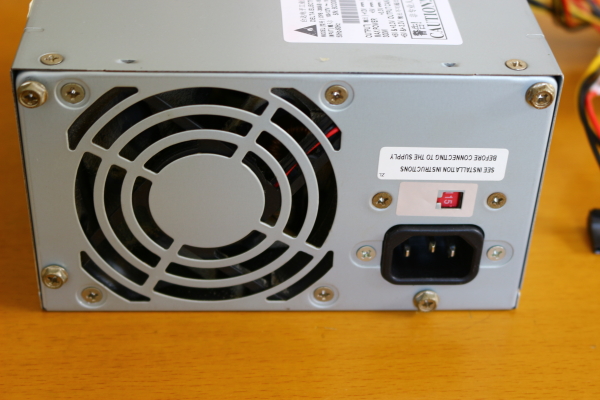

処分に困り長い間、物置の中に置いてあったので動くか確認をする。
ＰＣの筐体の中はガラガラで沢山つながっているコネクタを抜き電源を取り付けているネジを外すと簡単に電源部分を取り外せる。
コネクタは沢山つながっているが一番大きな２０ピンのコネクタで全ての電圧を確認できる。
緑色の線と黒色（ＧＲＤ）の線をつなぐとＳＷが入る。
| 1 | 橙 | +3.3ｖ | 11 | 橙・茶 | +3.3ｖ |
| 2 | 橙 | +3.3ｖ | 12 | 青 | -12ｖ |
| 3 | 黒 | ＧＮＤ | 13 | 黒 | ＧＮＤ |
| 4 | 赤 | +5ｖ | 14 | 緑 | 電源ＯＮ |
| 5 | 黒 | ＧＮＤ | 15 | 黒 | ＧＮＤ |
| 6 | 赤 | +5ｖ | 16 | 黒 | ＧＮＤ |
| 7 | 黒 | ＧＮＤ | 17 | 黒 | ＧＮＤ |
| 8 | 灰 | PowerGround | 18 | 空き | ― |
| 9 | 紫 | +5vStundby | 19 | 赤 | +5ｖ |
| 10 | 黄 | +12ｖ | 20 | 赤 | +5ｖ |

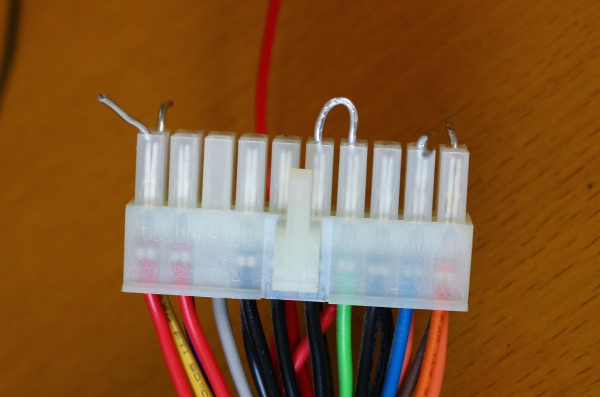

緑色と黒色をコネクタに線を差してショートさせる。

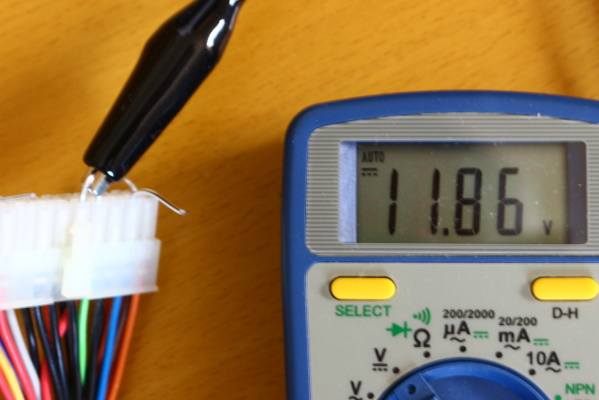

橙色、赤色、黄色、青色にも線を差し込んでテスターで電圧を計ってみた。
黄色の+１２Ｖ端子の電圧が+１１.８６Ｖと低かったがこれは５Ｖに負荷をかけることにより調整できる仕組みになっているようなので後で調整する。
清掃

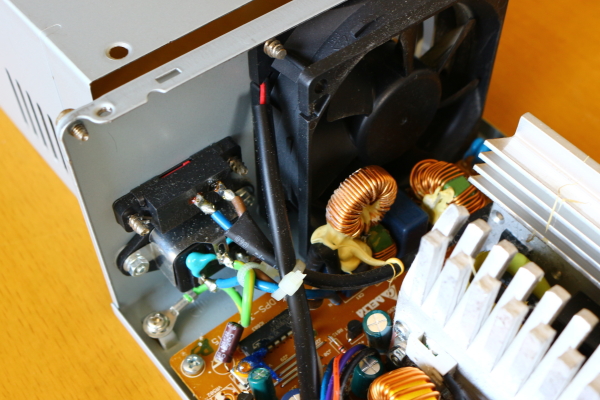

動くことが確認できたので筐体を外してほこりを取り去りきれいにする。

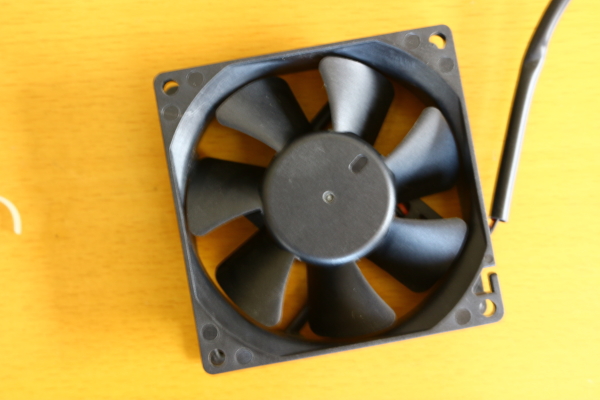

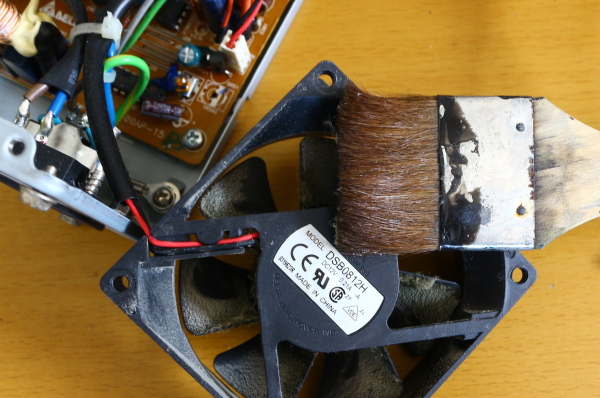

冷却ＦＡＮもすっきり。
コードの切断

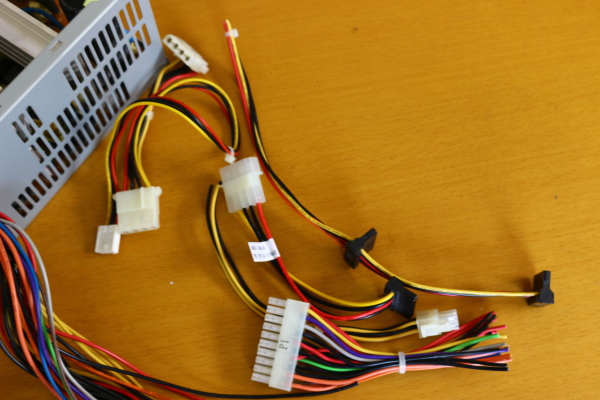

コードをすべて切断してコネクタを取り外す。

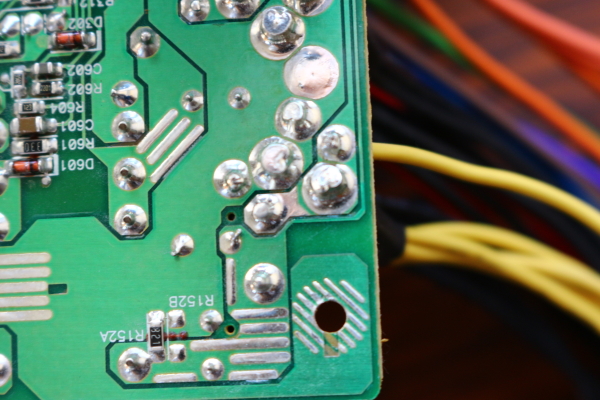

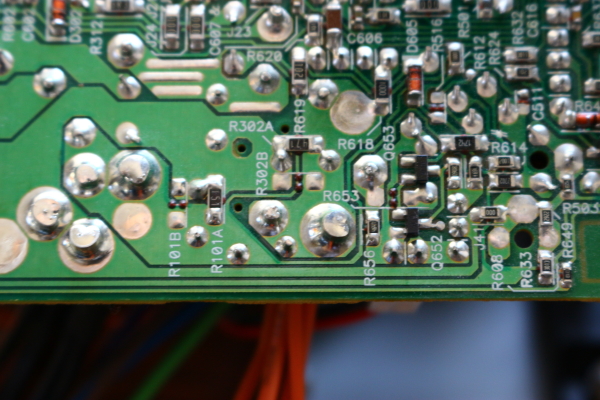

同じ色のコードが沢山あるのでプリント基板の裏を確認してみたがこの装置は同じところから取っており別系統のものは無かった。
１２Ｖ端子の確認

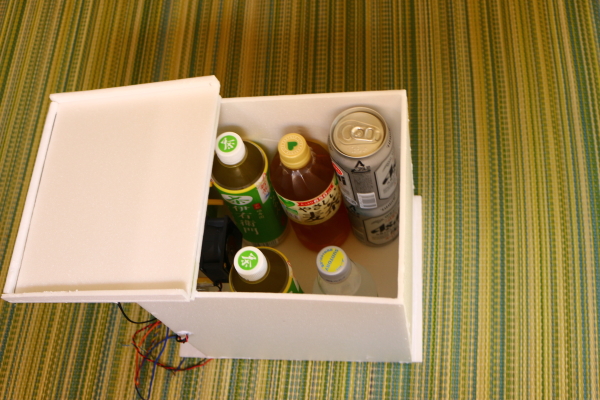

１２Ｖ端子に自作冷蔵庫をつなぎ３．５Ａほど流してみる。１時間ほどつないでおいたが異常は無いので使えそうだ。

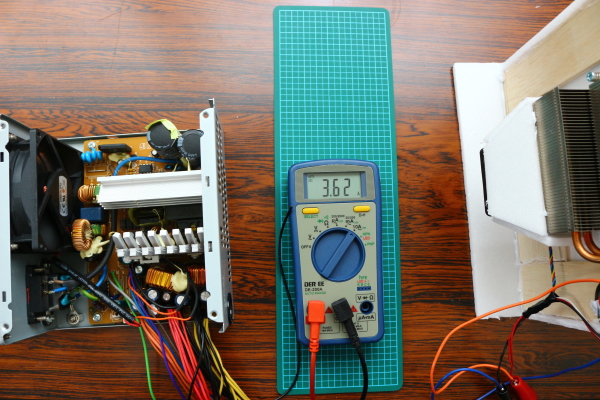

左は電源、右は冷蔵庫

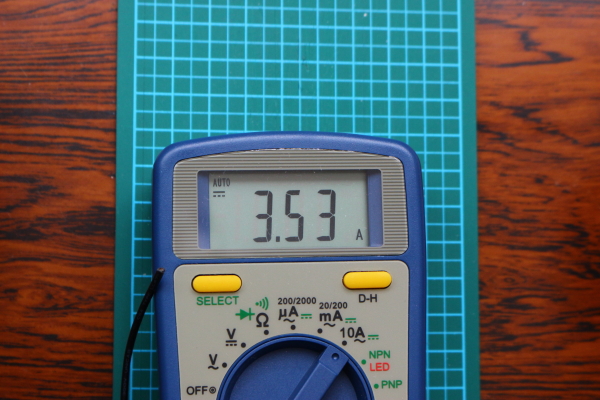

３．５３Ａ流れています。
１２Ｖ端子の電圧調整

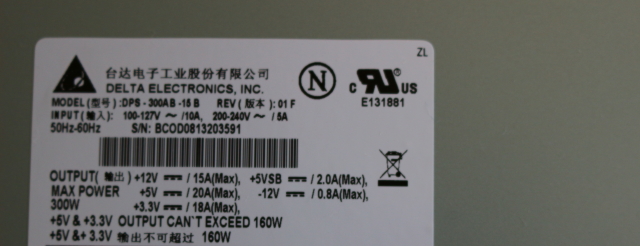

本当の仕様は分からないが、１２Ｖ回路の出力電圧は１１Ｖ程度だが５Ｖの回路に電流を流すと１２Ｖ出るとの情報が有ったので確認してみた。
電圧５Ｖ端子とＧＮＤ間に１５Ωの抵抗をつなぐと黄色の１２Ｖ端子は１２Ｖ以上の電圧となるが４Ａ程度流して負荷をかけると１１Ｖ台に電圧が低下した。
１０Ωの抵抗に変えると何とか１２Ｖは維持するが抵抗がかなり発熱するのでこの調整は改造で予定している筐体外側につける端子につないで実際の使用時に調整することにした。

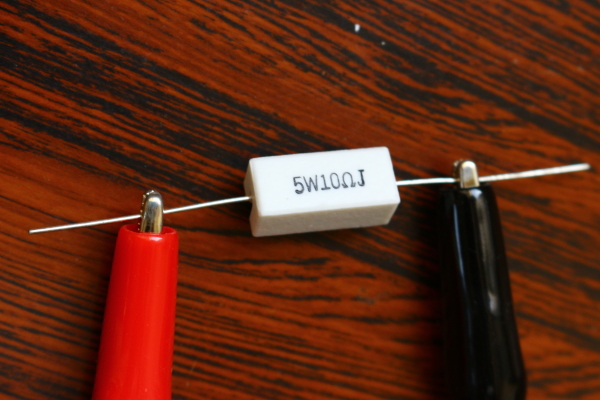

１０Ωのセメント抵抗を＋５ＶとＧＮＤ間につなぐ。

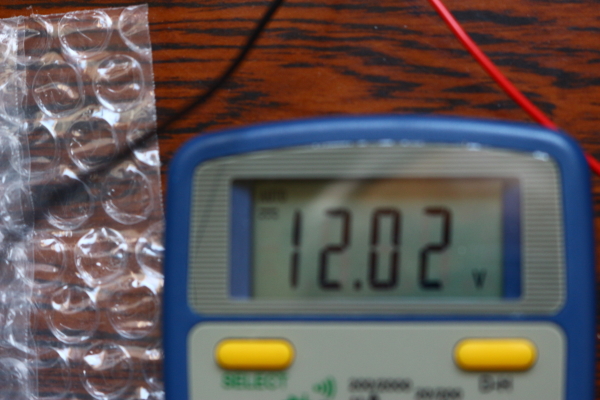

＋１２Ｖ端子の出力電圧が上がる。
使いやすくするために必要なターミナル端子と極小電圧計、ロータリーＳＷを注文した。
部品が到着次第（その２）で報告します。
この改造はあくまで個人の趣味で行っていますので、もし参考にしていただく方がありましたら自己責任で行っていただきますようお願いいたします。
|
