ゼーベック効果（その２）

　熱伝導の効率化

前回はペルチェ素子（ゼーベック素子）をアルミ板で挟んで行ったので熱を十分に伝えることが出来なかったみたいだ。

今回はペルチェ素子のセラミック面に直接お湯と氷水を接触させて出力を計ってみた。

水の中に直接付けても防水とうたっているので多分大丈夫だろう。

　発電量の測定

使用したペルチェ素子は前回と同じ
「TEC1-12706」

　容器の構造

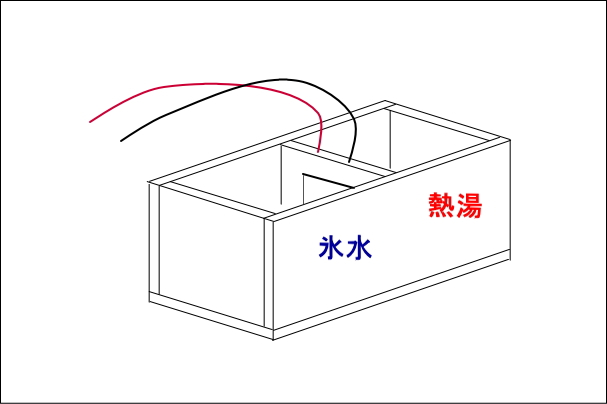

厚さ５ｍｍのポリスチレンボードを利用して小さな容器を作り中央にペルチェ素子を置き左右の容器に熱湯と氷水が入るようにした。

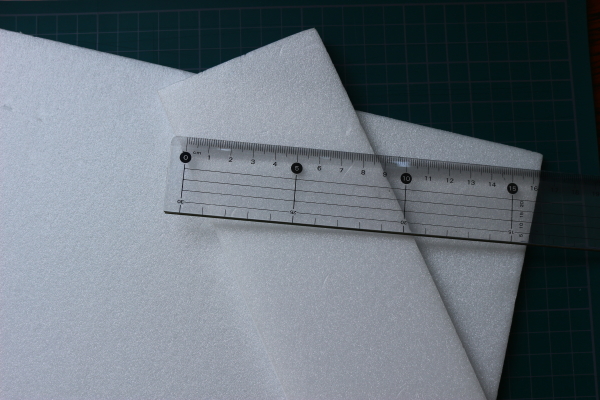

スチレンボードは１００円均一で４５０ｍｍ×８４０ｍｍ×５ｍｍのものを売っていたので購入。

発泡スチロールと異なりナイフできれいに切断できる

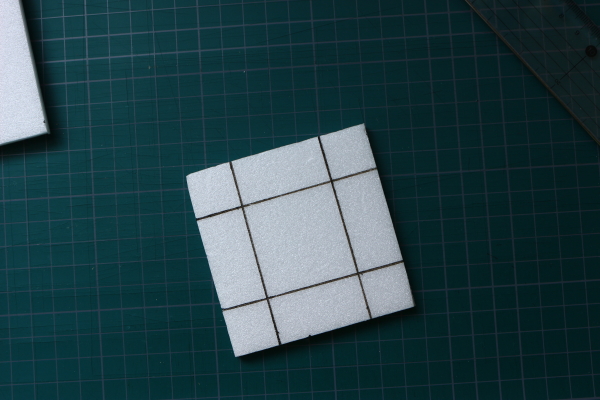

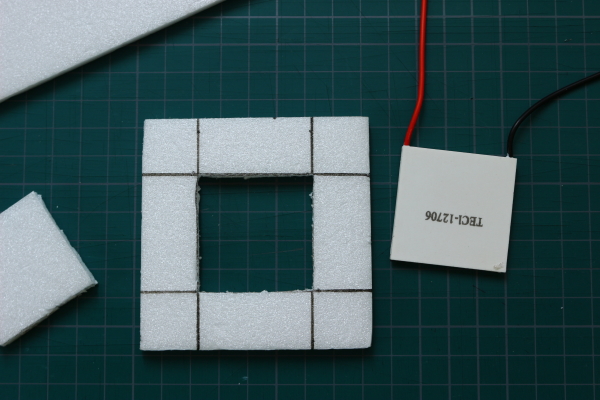

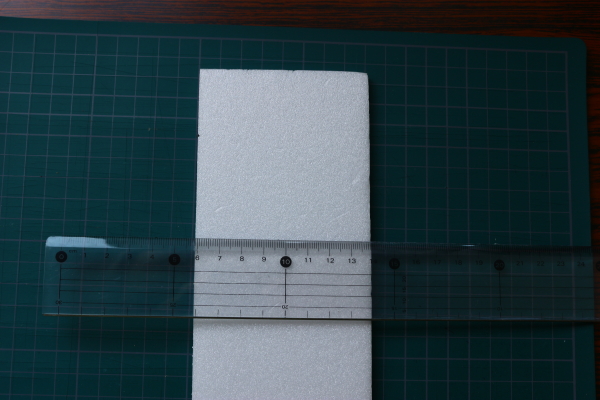

仕切りに使う部分を８ｃｍ×８ｃｍに切り取り、その中央を素子の大きさにくり抜く。
切り抜いた部分に素子をはめ込む

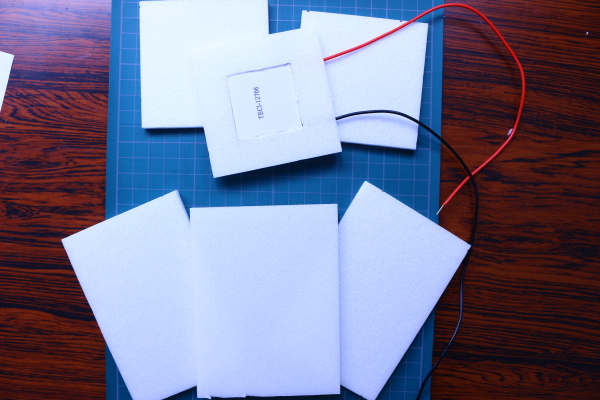

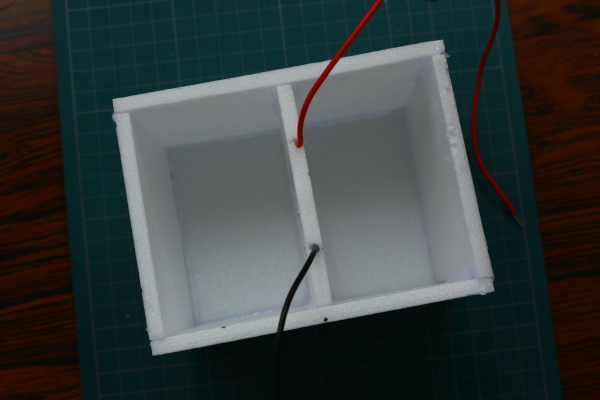

素子のリード線はスチレンボードに縦に穴を開け通した。さらに横板、底板などを切り取る。

　実験結果

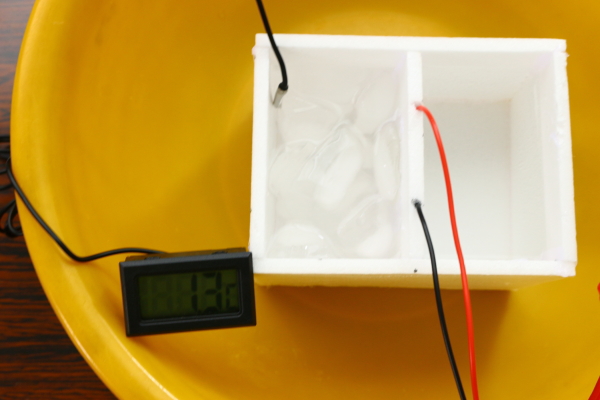

氷水を入れた後に熱湯を入れ、負荷を一切かけずに電圧を計ると約２Ｖあった。何十年も前のアナログのテスターなのでアバウトな値です。

１．５Ｖ用のモーターは前回と違い勢いよく回転し続けた。

赤色の抵抗付きＬＥＤは最初は数十秒間点灯したがその後つくことはなかった。このＬＥＤは１．５Ｖの乾電池一つでは電流が流れることはないので今回は２Ｖ程度でていたのは確かだ。

モーターをつないで回転が落ちて来た時に氷水をかき回すと再び勢いよく回り始める。

直接水に接触させる方法は結構簡単にできるので次は複数個直列につないでみる。出力が倍近くになるのか、それともほとんど変化がないのか調べてみることにする。
