        5V 1ch リレーモジュールボード検証
          スポンサーリンク
        5V 1チャネル リレーモジュール
        Amazonで「SODIAL 5Vアクティブロー1チャネル リレーモジュールボード Arduino PIC AVR MCU DSP ARM用」を2個購入したので簡単に検証してみた。 注文。到着

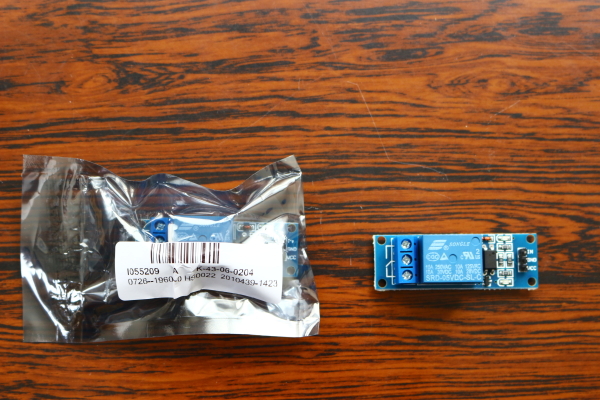

        7月29日に注文して8月8日に郵便受けに届いていた。 入っていた袋 ![]() 基盤の紹介

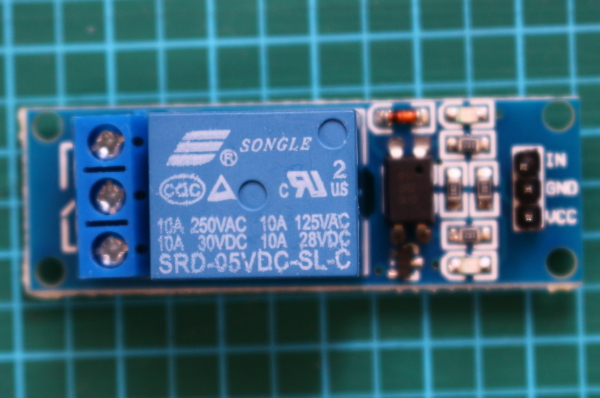

        基盤の大きさ

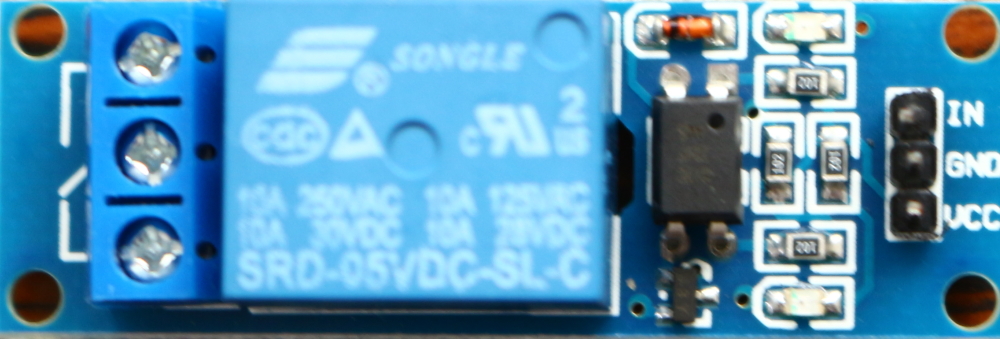

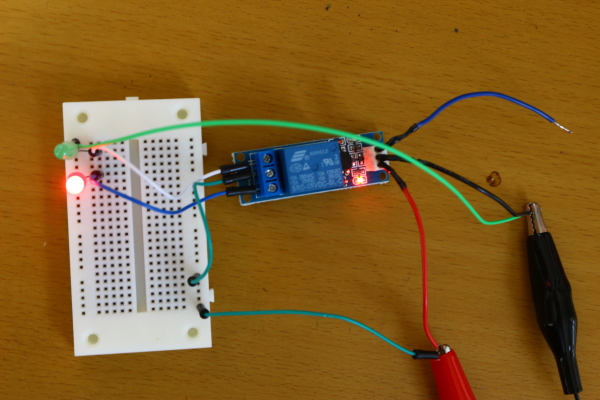

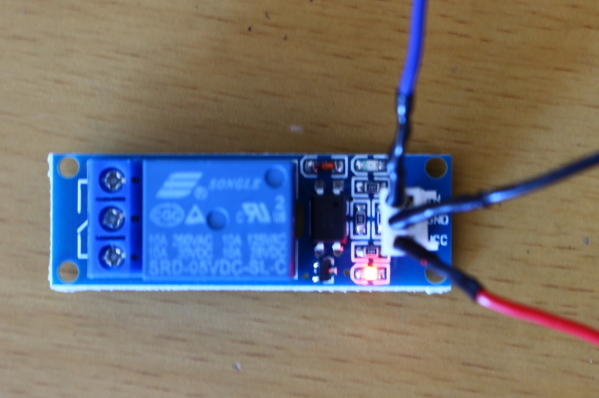

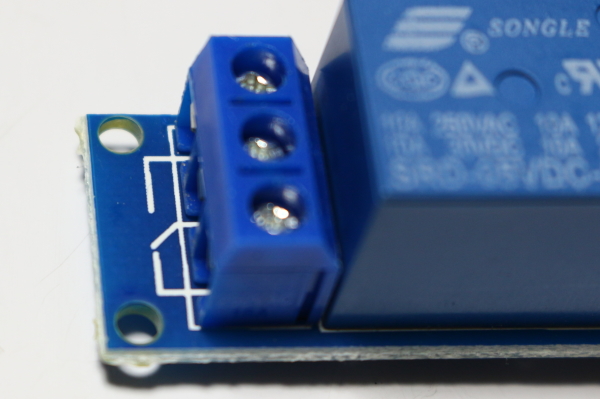

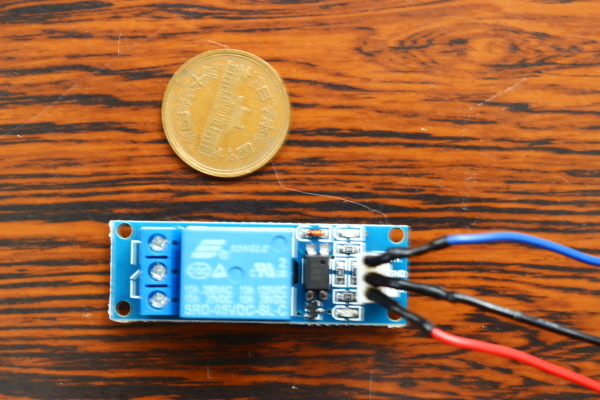

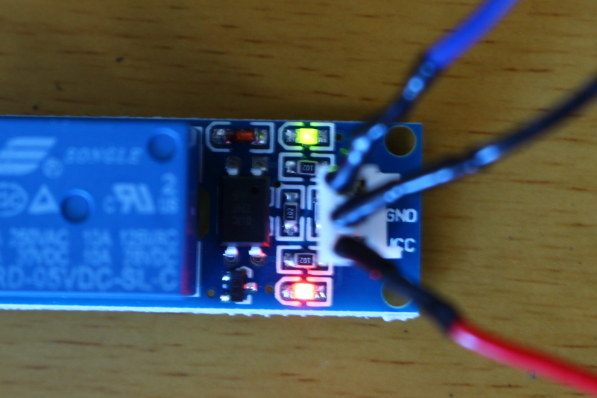

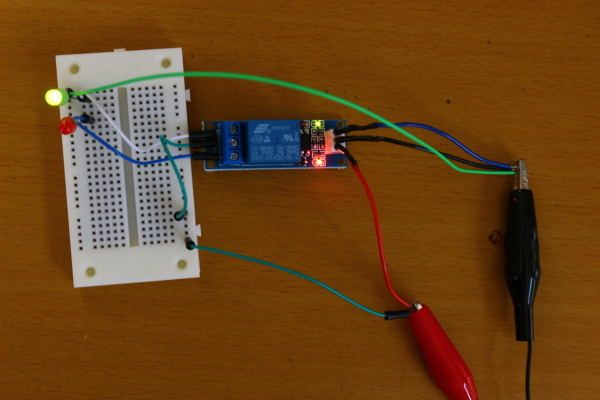

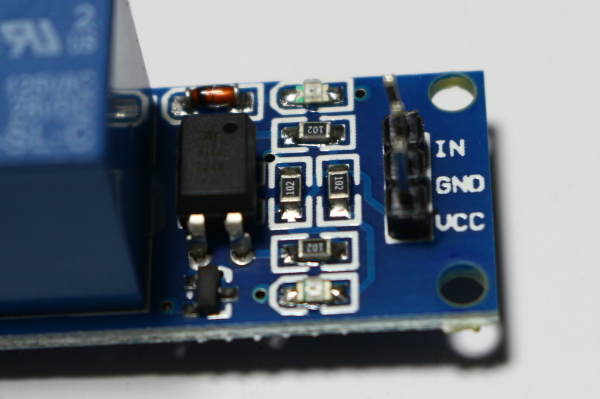

        約53mm×18mm ![]() 左の袋に入っている ![]() ![]() 基盤の右側に「IN」「GND」「VCC」の端子がある。 ![]() 基盤の左側に3端子があり基盤に印刷されている図の通りC接点になっている。 ![]() 動作確認「VCC」~「GND」に5Vかけると基盤の赤いLEDが点灯する。 ![]() 「IN」と「GND」をショートさせると基盤の緑のLEDも点灯しリレーが働く。 ![]() 左のリレーの端子に赤色LEDと緑色LEDを取付て通常は緑、リレーが働いたときは赤色に切り替わる配線をして動作試験。
          通常
        赤色LED点灯、緑色LED消灯。 ![]() リレーが働いた時 緑色LED点灯、赤色LED消灯。 ![]() 以上、簡単に動作確認を行ってみた。
