小型冷蔵庫の自作（その１）

　ペルチェ素子利用の冷蔵庫

ペルチェ素子による小型冷蔵庫を作ってみた。
せっかく入手したペルチェ素子なので冷蔵庫を作る前にゼーベック効果による発電の確認をしていたが、一通り終わったので本来の冷蔵庫を作成してみた。

ペットボトルや缶ビールを入れている

上から見た写真

冷蔵庫の背面

　ペルチェ素子以外はありあわせの部品を使用して全て含めて3時間ほどで完成した。

筐体はポリスチレンボードを張り合わせて作成し、ヒートシンクとファン等はありあわせの物を利用。

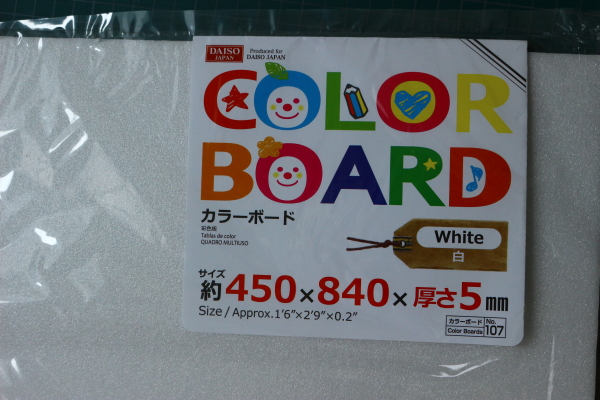

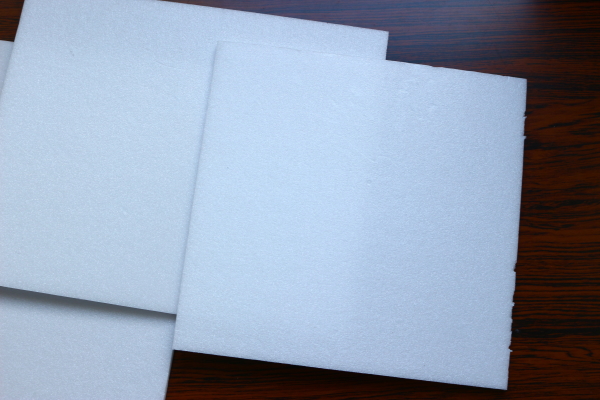

箱はポリスチレンボードを張り合わせて作った。

カッターで切断

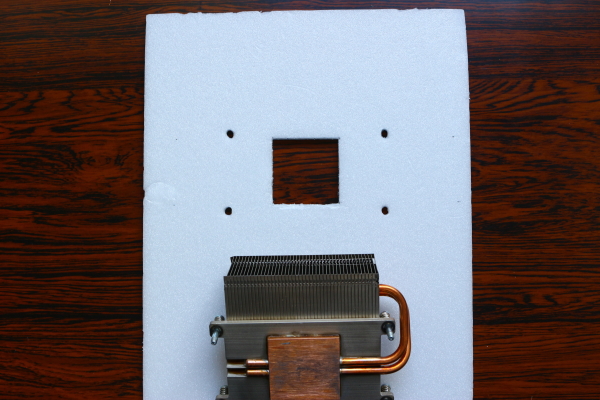

素子がはまるように切り取る
ヒートシンクの取付穴もあける。

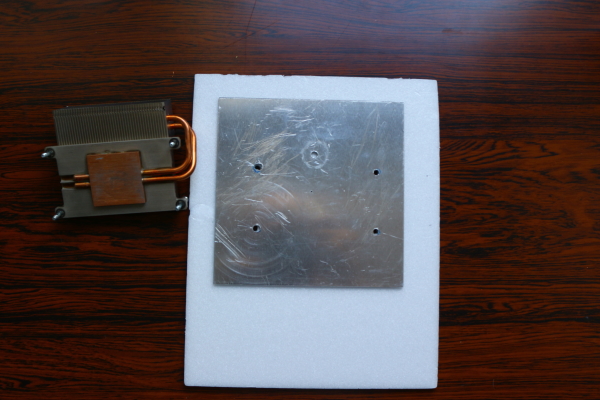

内側にはアルミ板を使用
アルミ板にも外側のヒートシンク固定用の穴を開ける

背面の外側を薄い木材で補強

大きさは横幅が２０ｃｍ、奥行きが２５ｃｍ、高さが２５ｃｍでペットボトルが６本程度入る。

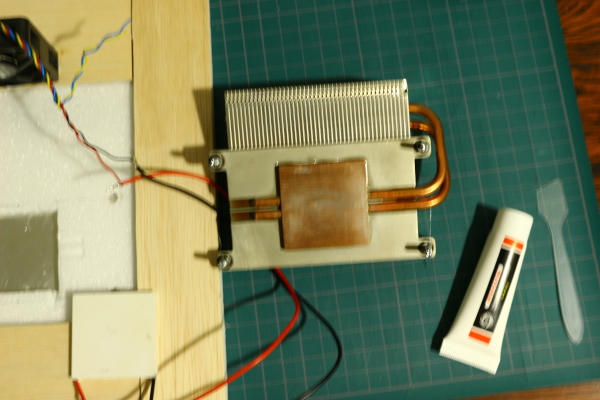

熱伝導グリスを使用

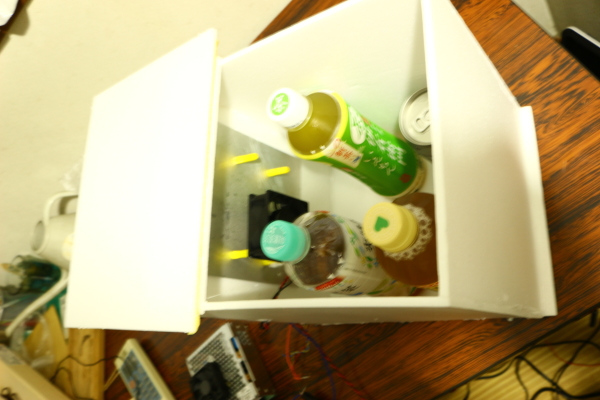

ペットボトルと缶ビールを入れた写真
中に見えるＦＡＮは後で大型のものに交換した。
外側のヒートシンクと内側のアルミ板とを固定するのにちょうどよいナットが無かったので黄色いプラスチックの壁用アンカーで代用してある。

上部を開閉できるように黄色いテープで張り付けてある

温度制御用のモジュールを背面に取付けて温度センサーは内部のアルミ板近くに取り付けてた。
設定温度を０℃に設定したが０℃まで温度が下がらない。
現在は無用の長物になっている。

筐体の容積が大きすぎるのか思ったように冷えないのでペルチェ素子を２枚張り合わせて試す予定。

温度制御のモジュール

ありあわせの材料なので冷却ＦＡＮとヒートシンクの形状が合わない。
風がヒートシンクだけに当たるように白いガイドを作ってある。放熱はうまくいっているようでヒートシンクはあまり熱くならない。もちろんＦＡＮを止めると触れないぐらいに熱くなる。

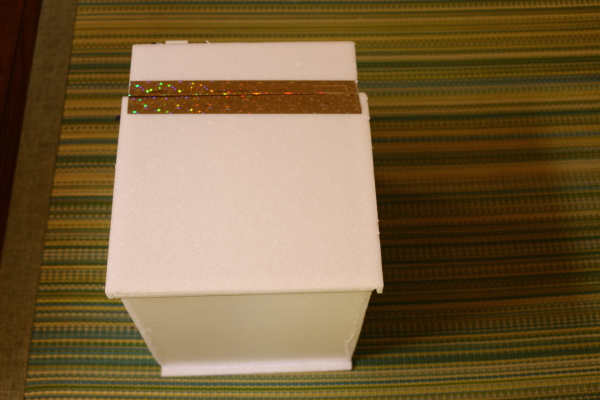

上部の蓋開閉用のテープを変えてみた。

もっと冷却できるように改造予定。
